2.  操作流程

2.1機器人運行日志備份(基于 V3.10.2 系統版本)

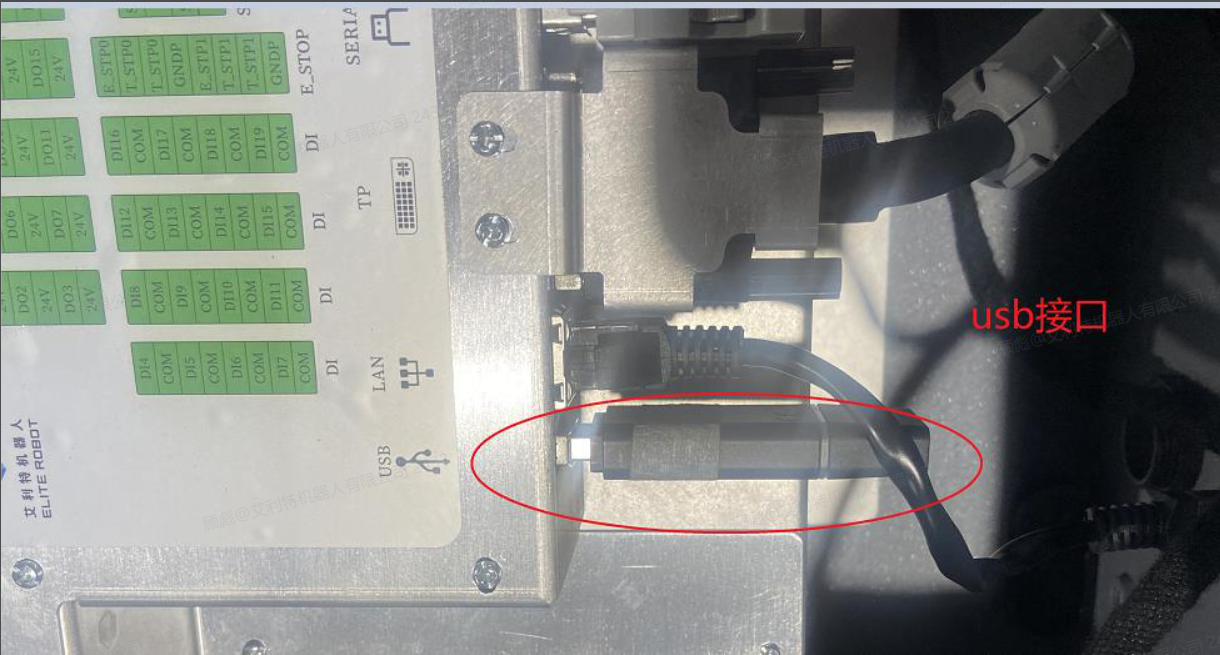

將U盤插入控制柜USB接口（U盤格式為FAT32）

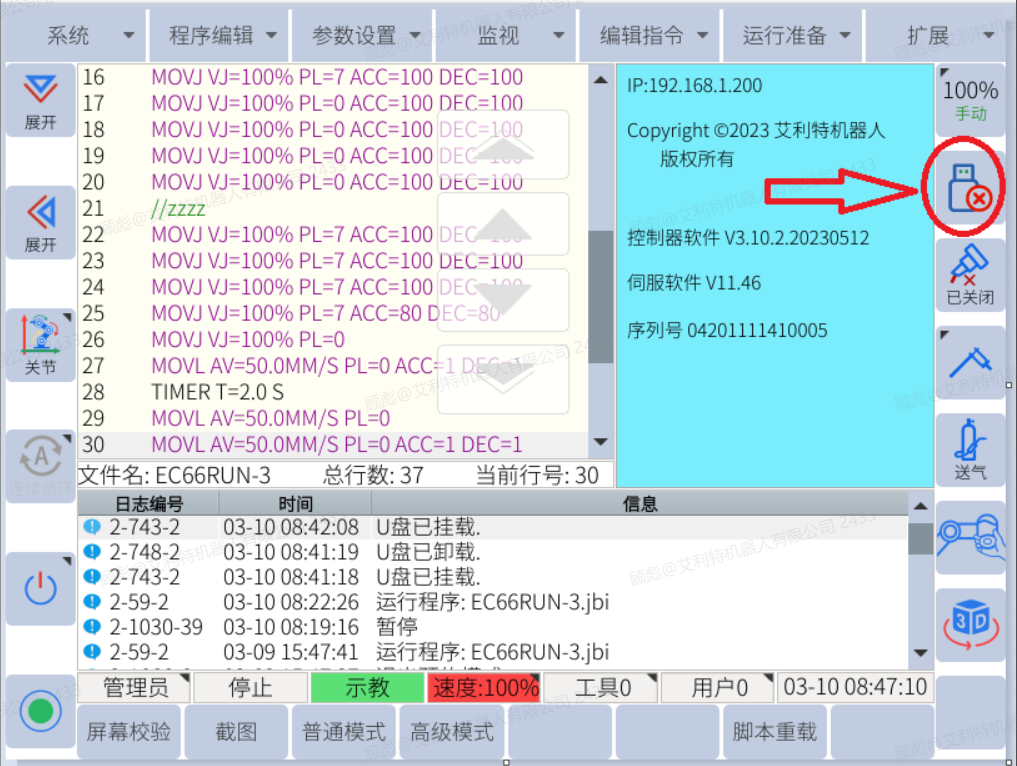

在示教器上可以檢查機器人是否識別到U盤

日志備份

首先確認U盤里沒有rbctrl文件夾，否則日志信息會(huì )覆蓋

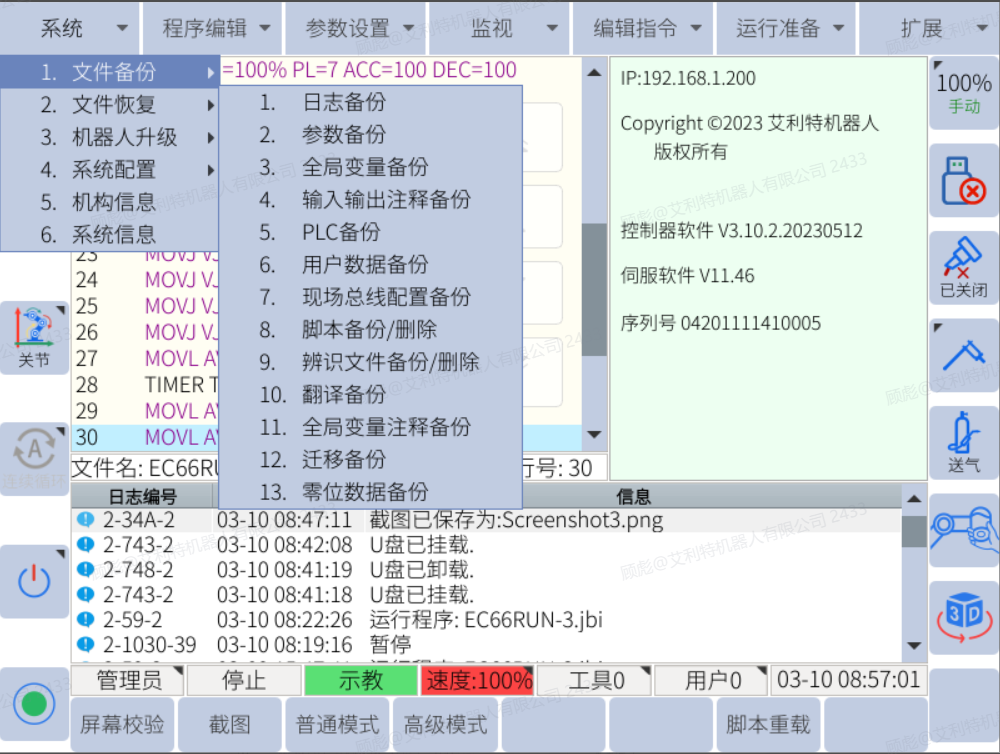

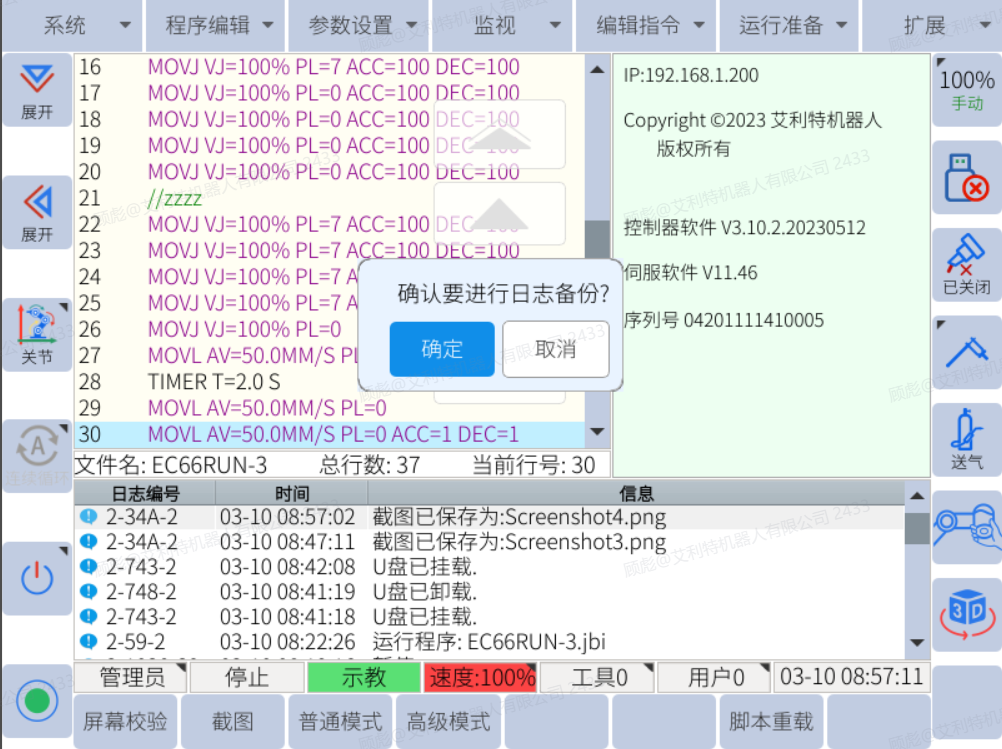

系統→文件備份→日志備份→確認（如果U盤里有rbctrl文件夾則確認覆蓋）

日志備份成功

2.2查看日志

打開U盤→打開rbctrl文件夾，找到mcserver文件，可以用記事本或者Excel打開。該文件中保存有機器人所有的日志信息。

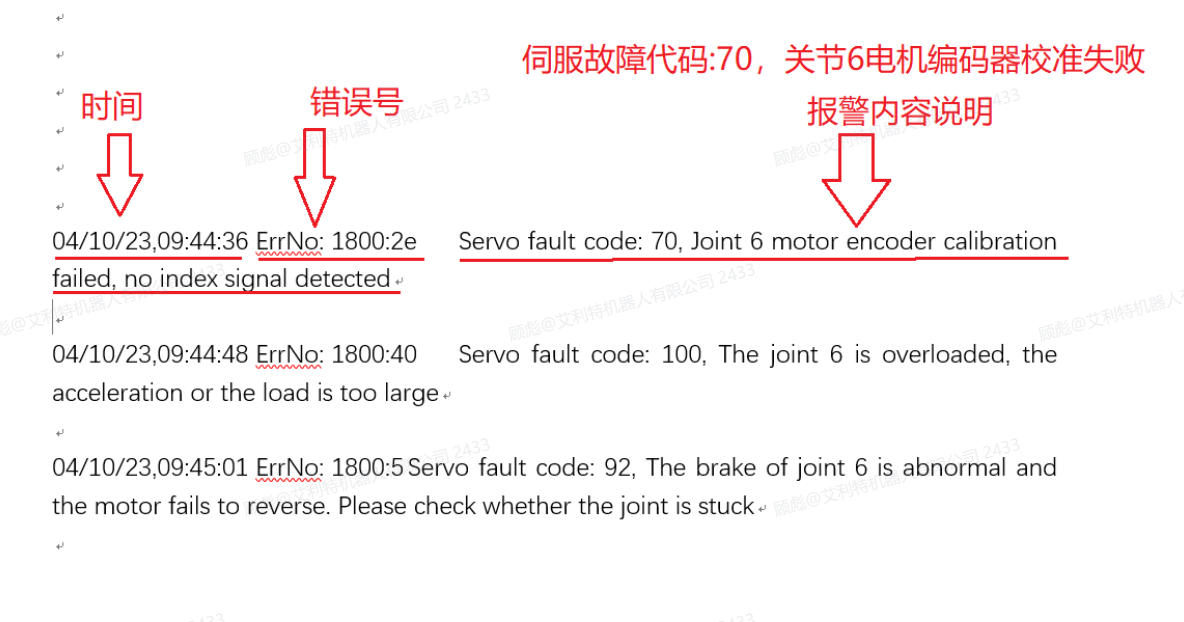

1、mcserver-all

mcserver-all為文件報警內容

EC系列伺服報警列表V1.1.xlsx

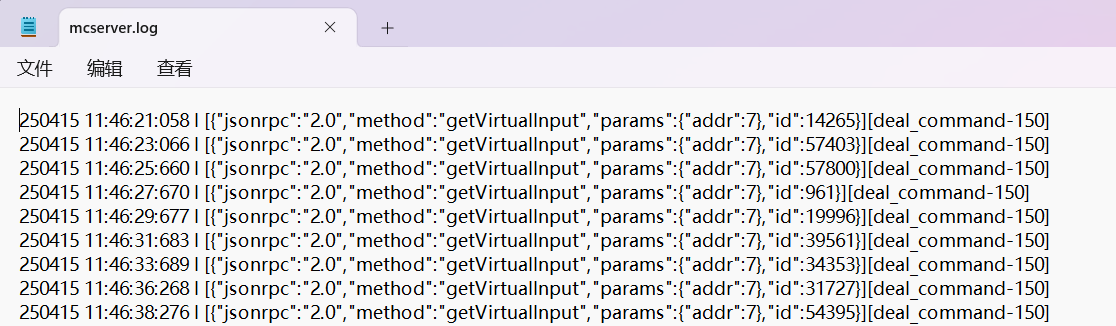

2、meserver.log

mcserver.log 是上位機運行日志，供設計人員排查錯誤。

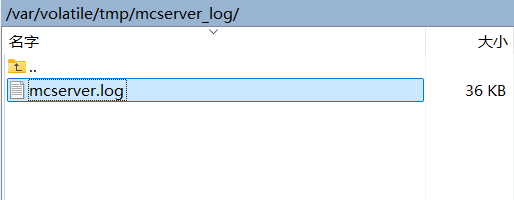

路徑/tmp/mcserver_log/mcserver.log

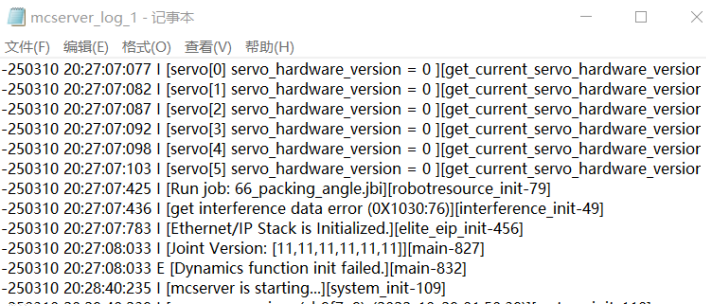

例如如下：運行的jbi（主程序，如果進入的是main，實際通過子任務進入了其他程序，在這里任然顯示main）、網絡(luò )初始化、關節版本號、動力學初始化失敗、服務器啟動等8055下發的指令。

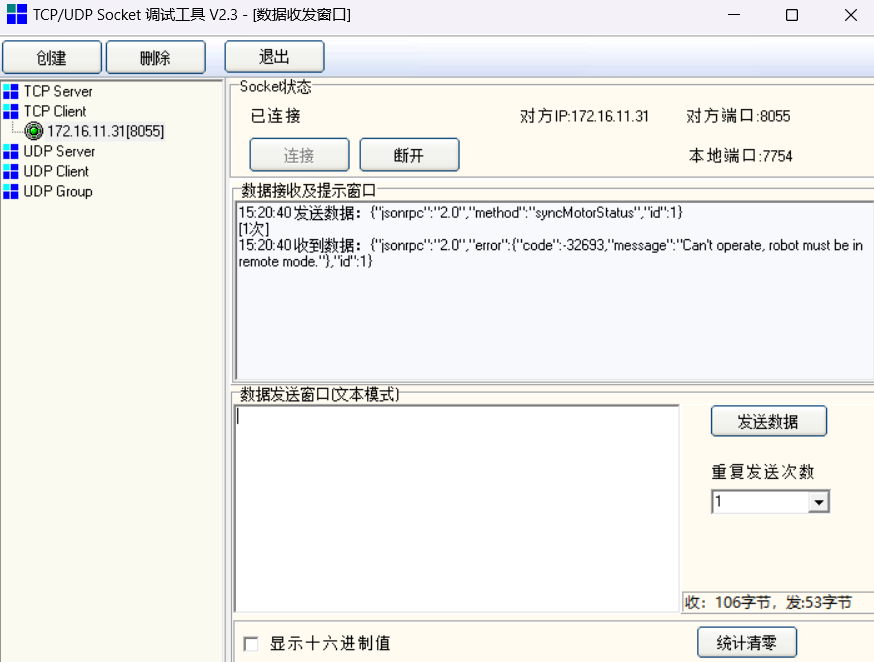

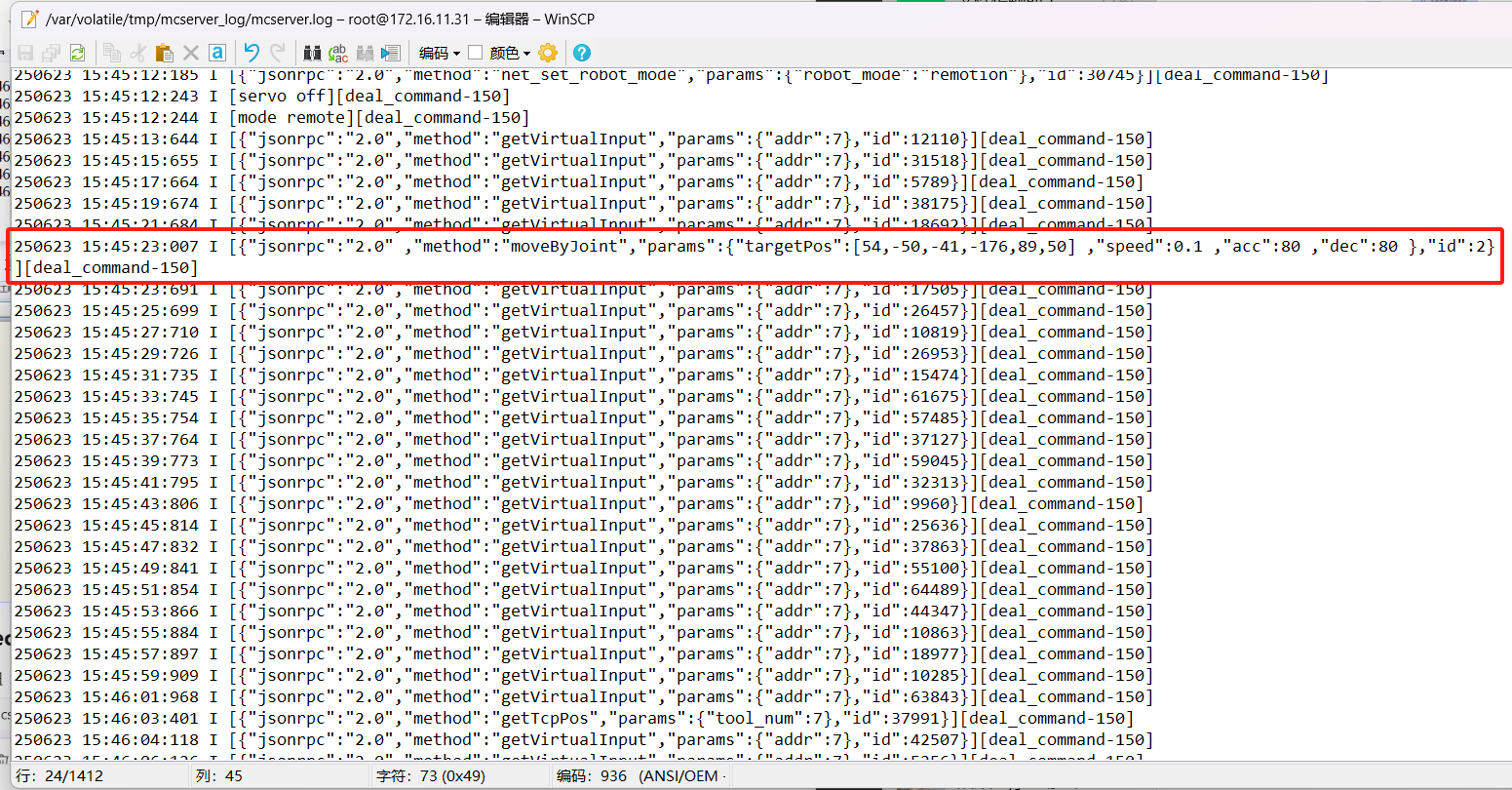

測試方法：通過8055發送一條指令，可在日志中看到執行的時間。

上位機日志特點：

1、  日志斷電不保存。

2、  網頁版示教器上的操作也能在日志中被記錄。

3、  該日志通過緩存刷新，如果上位機發送指令太少則不會(huì )在日志中記錄，緩存到一定數量才會(huì )加載到日志中。（可通過登錄網頁版示教器增加緩存量，網頁版示教器每 2秒自動緩存一條日志；也可上位機多發一些指令增加緩存量）

4、  日志只記錄機器人能識別的報文信息。

5、  日志時間遵循機器人示教器上的時間。

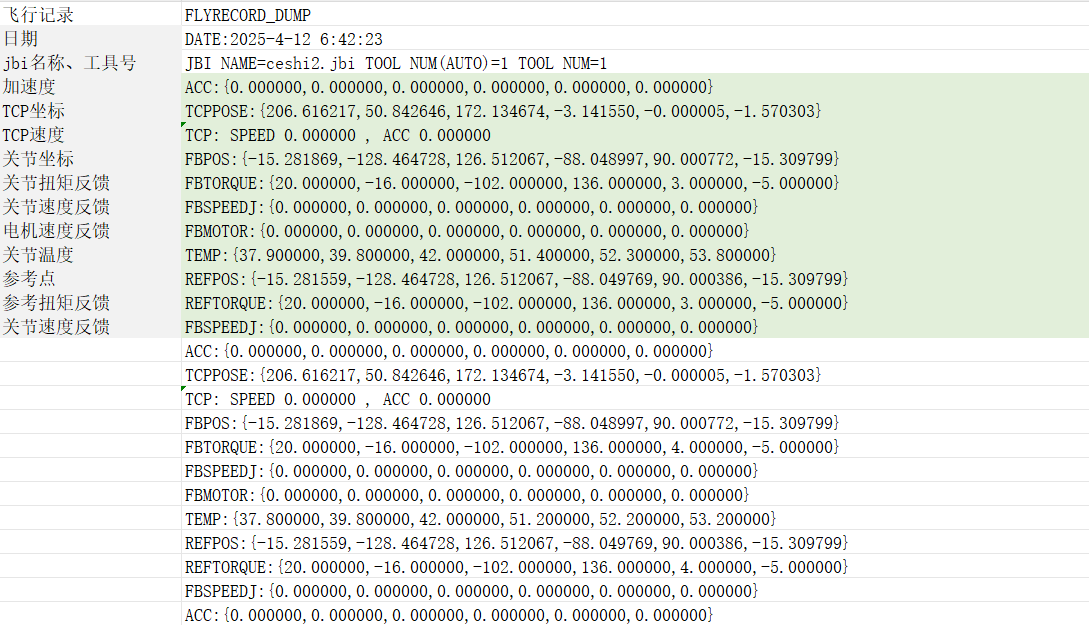

3、  flyrecord.txt

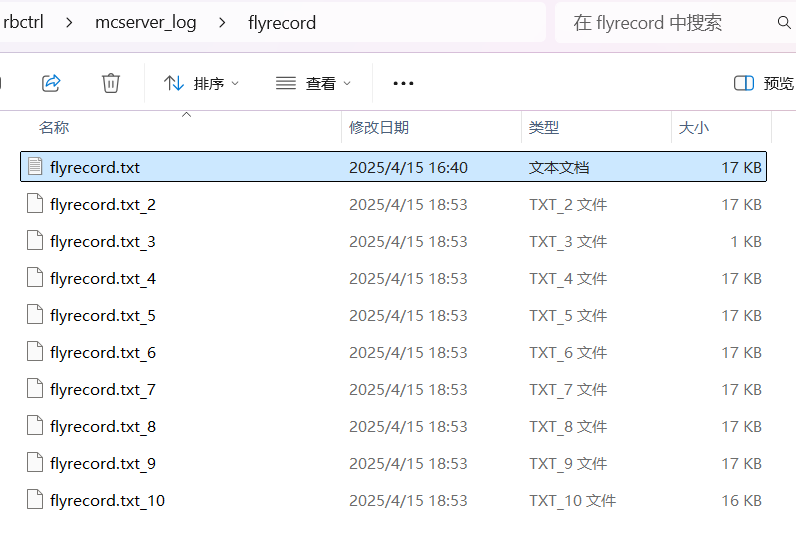

Flyrecord 文件夾里記錄每一毫秒的運動過程的數據；機器人運行的點位，速度，溫度，關節力矩等。

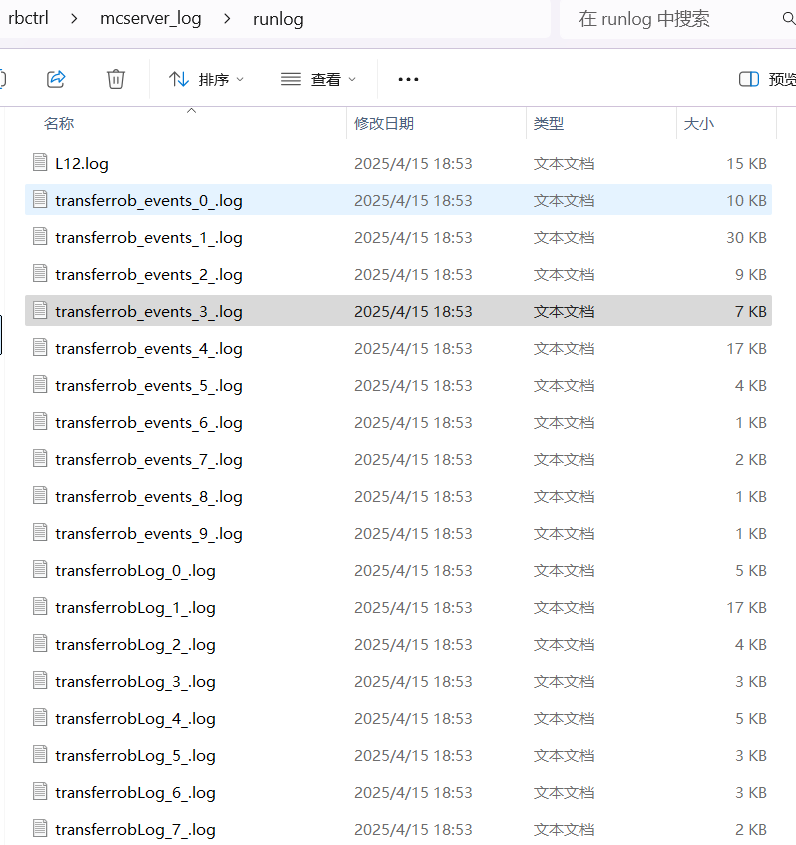

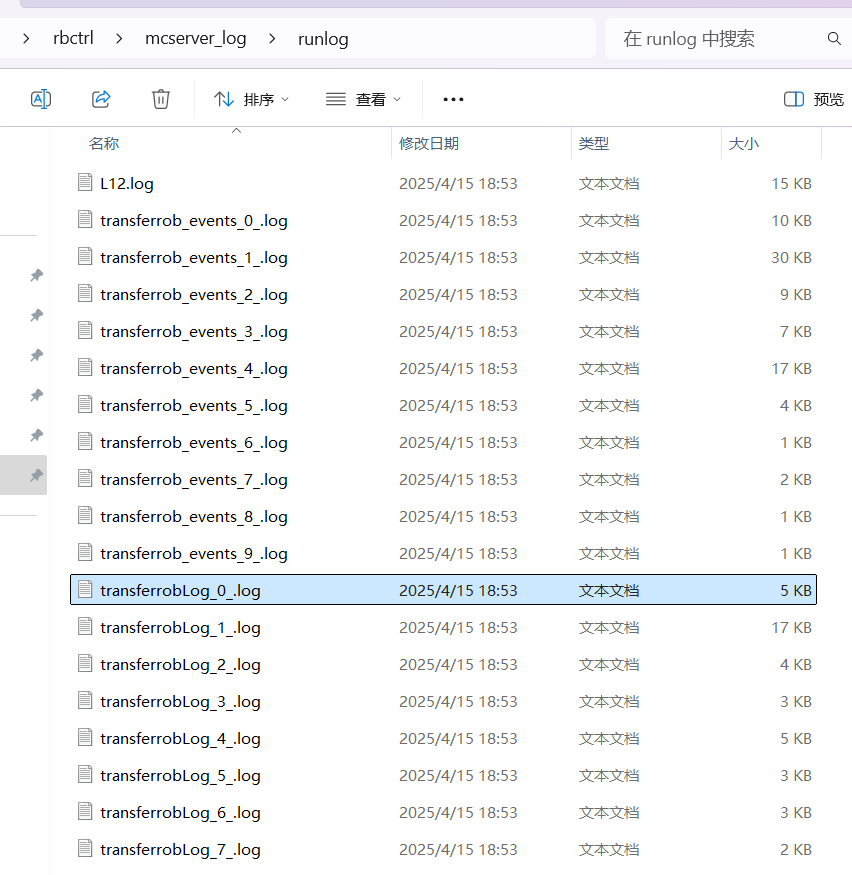

4、  Runlog

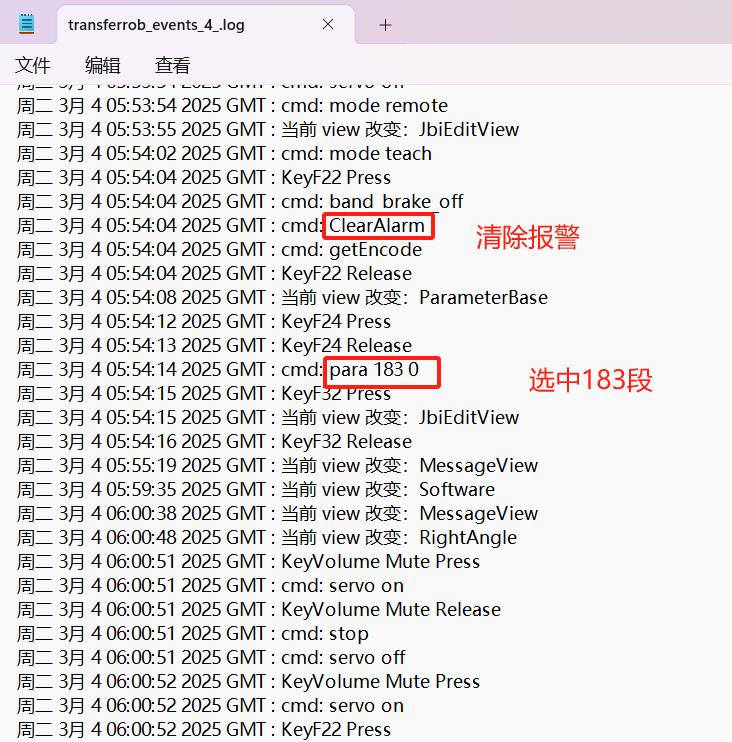

transferrob_events

1、  示校器程序運行過程的后臺數據；包括在示教器上按了哪個按鍵，光標選中了哪一段程序。

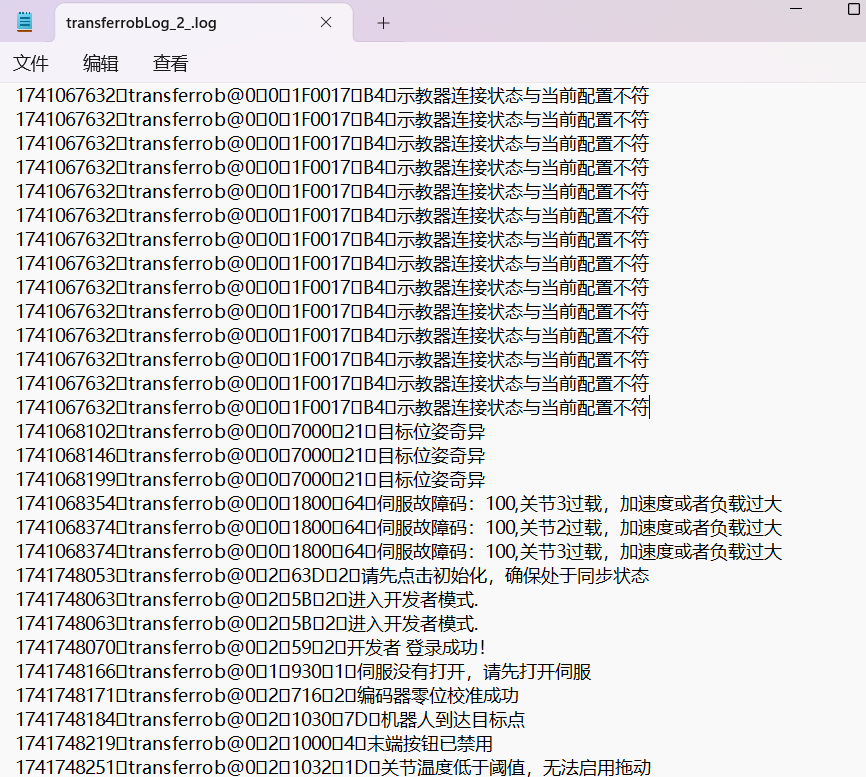

transferrobLog

1、示教器在日志欄發生的所有報警

3.  問題

1、  日志拷貝出來沒經過編譯，看不懂？

在拷貝日志的時候，如果彈出窗口選項【是否備份格式化文件】選擇是。則備份出的日志是經過一定編譯的，便于解讀日志。

2、  拷貝出的日志只有mcserver-all，沒有flyrecord文件和runlog文件？

機器人運行日志備份 V3.10.2 系統版本之后才會(huì )有。

3、  機器人版本過于老，日志還是看不懂？

極少情況機器人版本為2.6至2.9的，則伺服報警代碼較特殊；故障判斷也比較困難，最好還是請教售后協同排查。
