1.  簡介

適用客戶現場機器人通訊報警可通過此文檔排查步驟排查EC系列通訊報警。排查步驟盡可能對通訊報警問題定位。

2.  機器人通訊故障排查

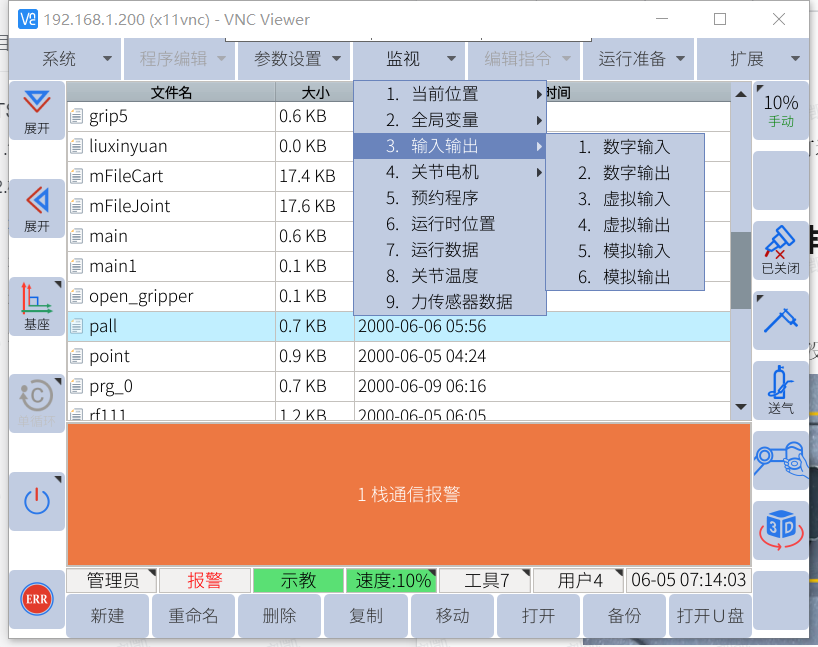

2.1 1棧通訊報警。

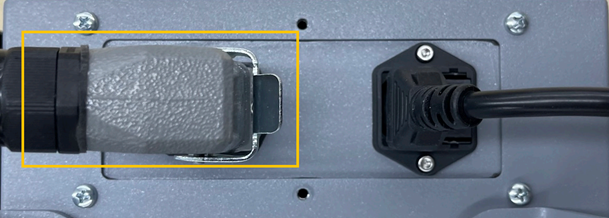

1.  檢查本體連接控制柜的線有沒有插好或斷電重新插拔。

2.  檢查接地線，如果有io通訊用繼電器隔離一下或拔掉外接io運行試試是否還會(huì )報警。

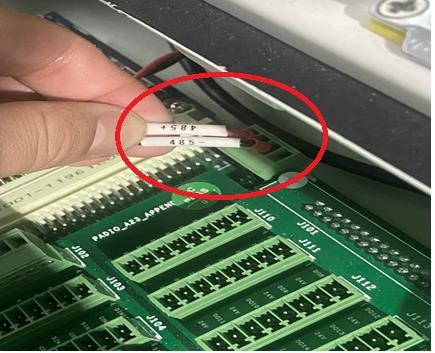

3.  檢查控制柜 I/0 板上 485 端子接口是否插好，可嘗試重新插拔。

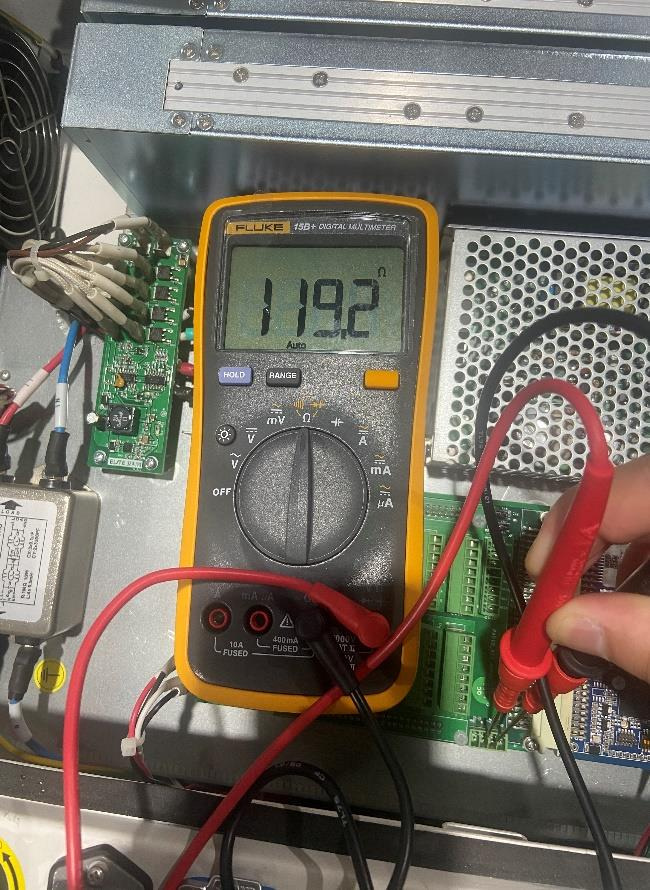

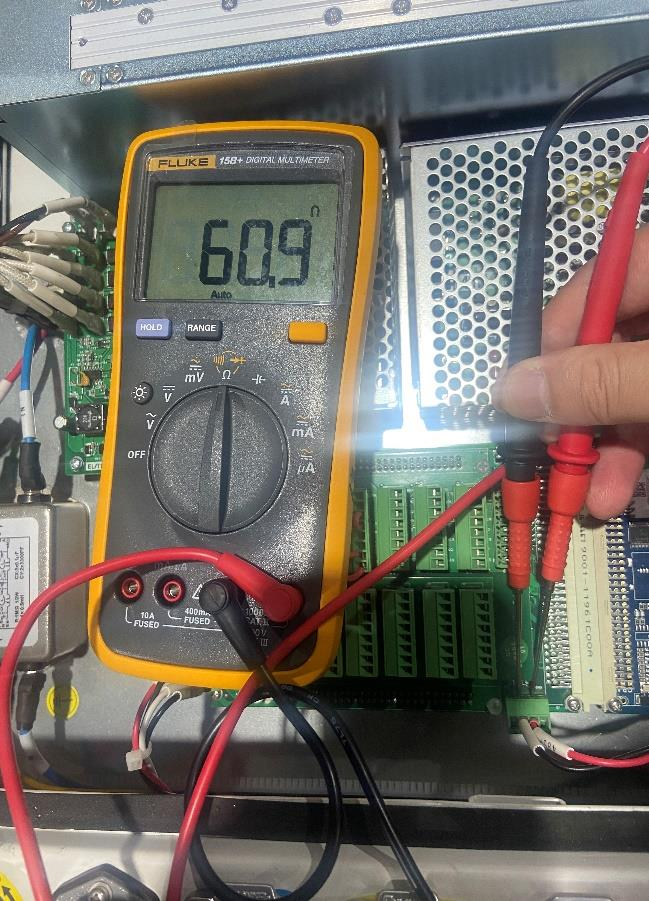

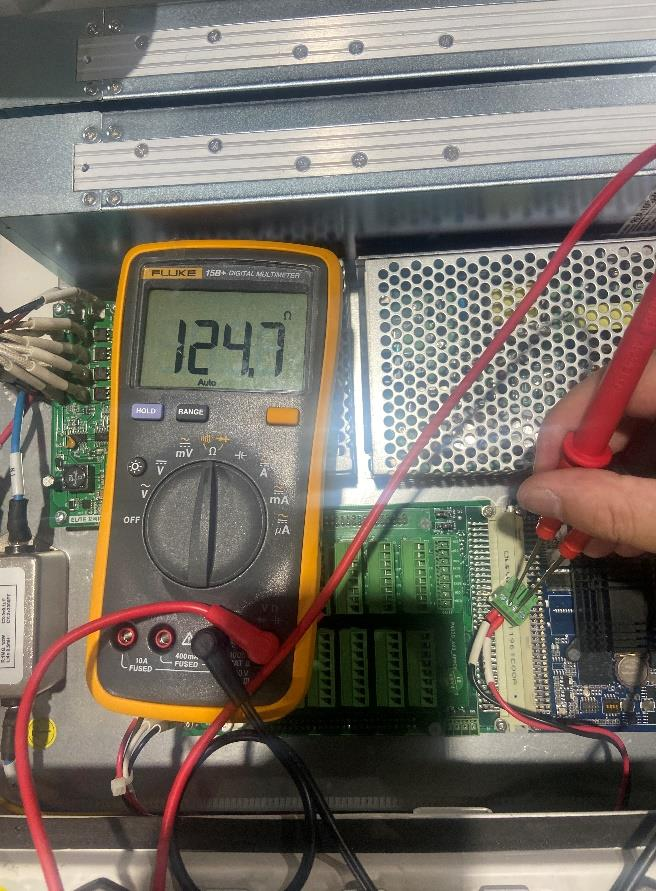

4. 萬用表測量控制柜 I/O 板上 485 母座和本體端子阻抗都為 120 歐姆左右為正常值（兩端連接阻抗值各60 歐），若 I/0 板端阻抗值異?？赡苁?I/0 板故障。

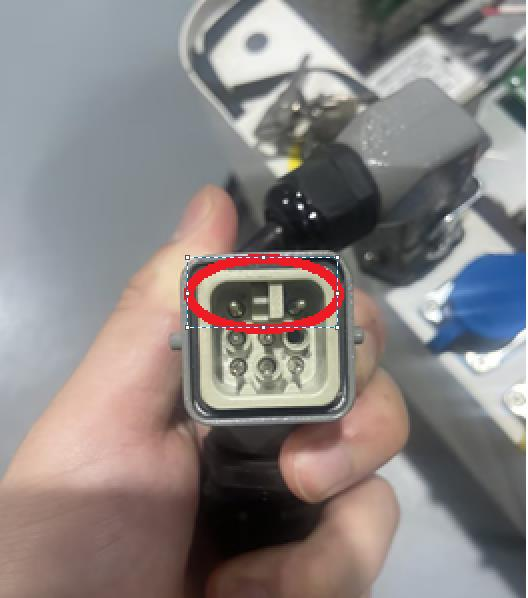

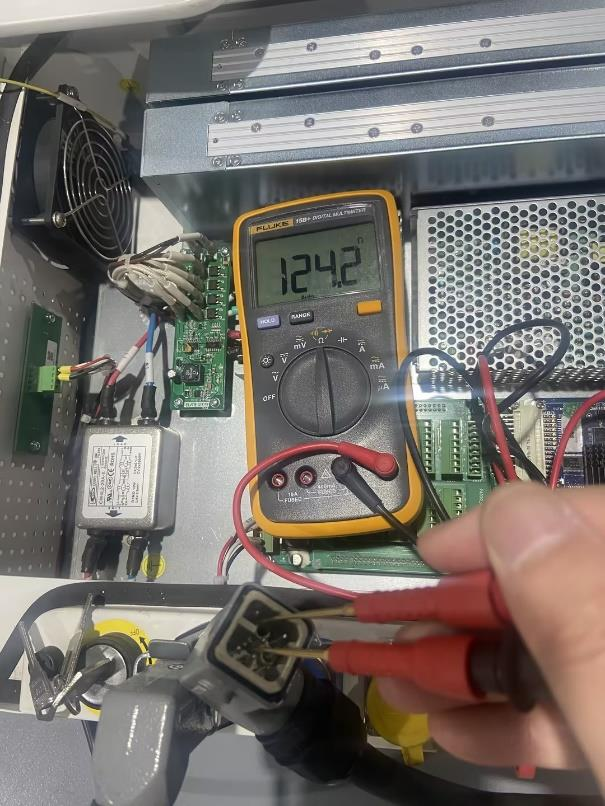

5.使用萬用表測量本體到控制柜連接線接口（3.4pin 針），是否有 120 歐左右阻抗值。若阻抗值異常檢查可能是機器人本體485 連接雙絞線故障?？刹痖_(kāi)各端蓋測量每個軸通訊連接線。

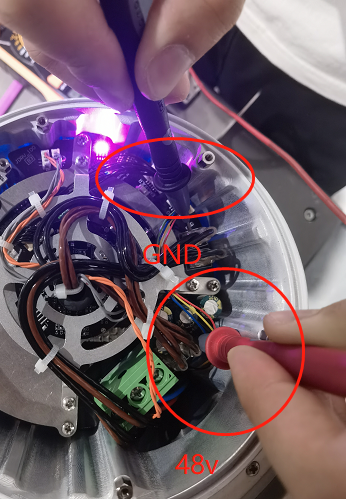

6.  拆開端蓋檢查1軸驅動板上指示燈是否正常亮起和測量電壓是否正常48v。如電壓不正?？赡苁请娫淳€(xiàn)纜或驅動板電源芯片故障導致無法正常供電。棕線端子是48V，黑線端子是GND。

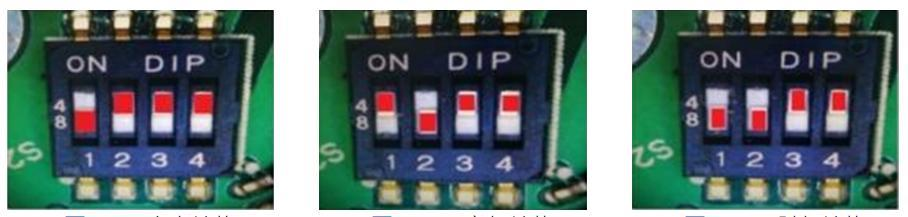

7.  重新將撥碼開關撥碼。

2.1 1-7 棧通訊報警，隨機報警。

1.檢查控制柜 I/0 板上 485 端子接口是否插好，可嘗試重新插拔。

2.萬用表測量控制柜 I/O 板上 485 母座和本體端子阻抗都為 120 歐姆左右為正常值（兩端連接阻抗值各60 歐），若 I/0 板端阻抗值異?？赡苁?I/0 板故障。

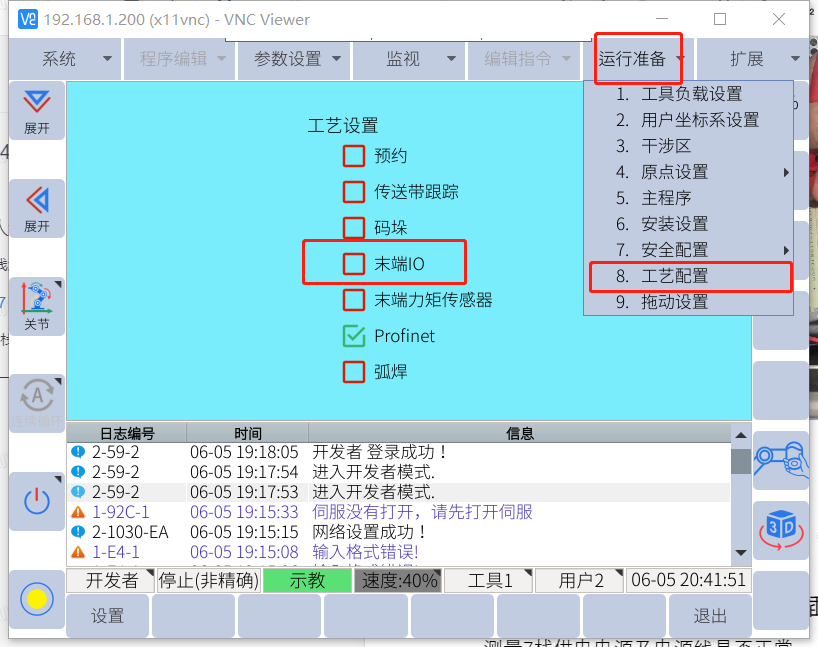

3.末端故障。屏蔽末端io看看報警是否消除。

2.3 7棧通訊報警

1.  屏蔽末端查看是否還會(huì )報警。

2.  如有外部設備卸掉外部設備觀察是否還會(huì )報警。

2.4 單一關節棧報警

1.  檢查是否是485 線纜或端子松動從而引發報警。

2.  使用萬用表蜂鳴檔測量報警關節與前1關節485通訊線是否導通正常。

3.  測量報警關節電源供電是否正?；蝌寗?dòng)板故障。

4.檢查撥碼開關是否正?；蛑匦?lián)艽a。

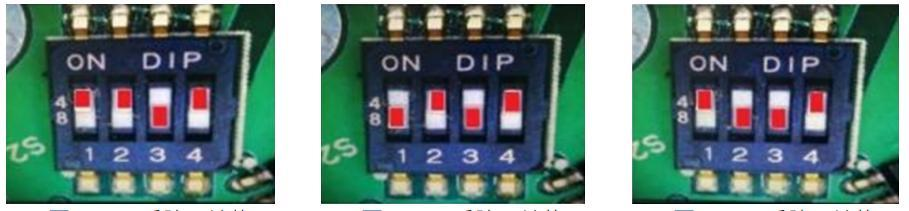

一軸                                                                                 二軸                                                             三軸

四軸                                                                                    五軸                                                            六軸

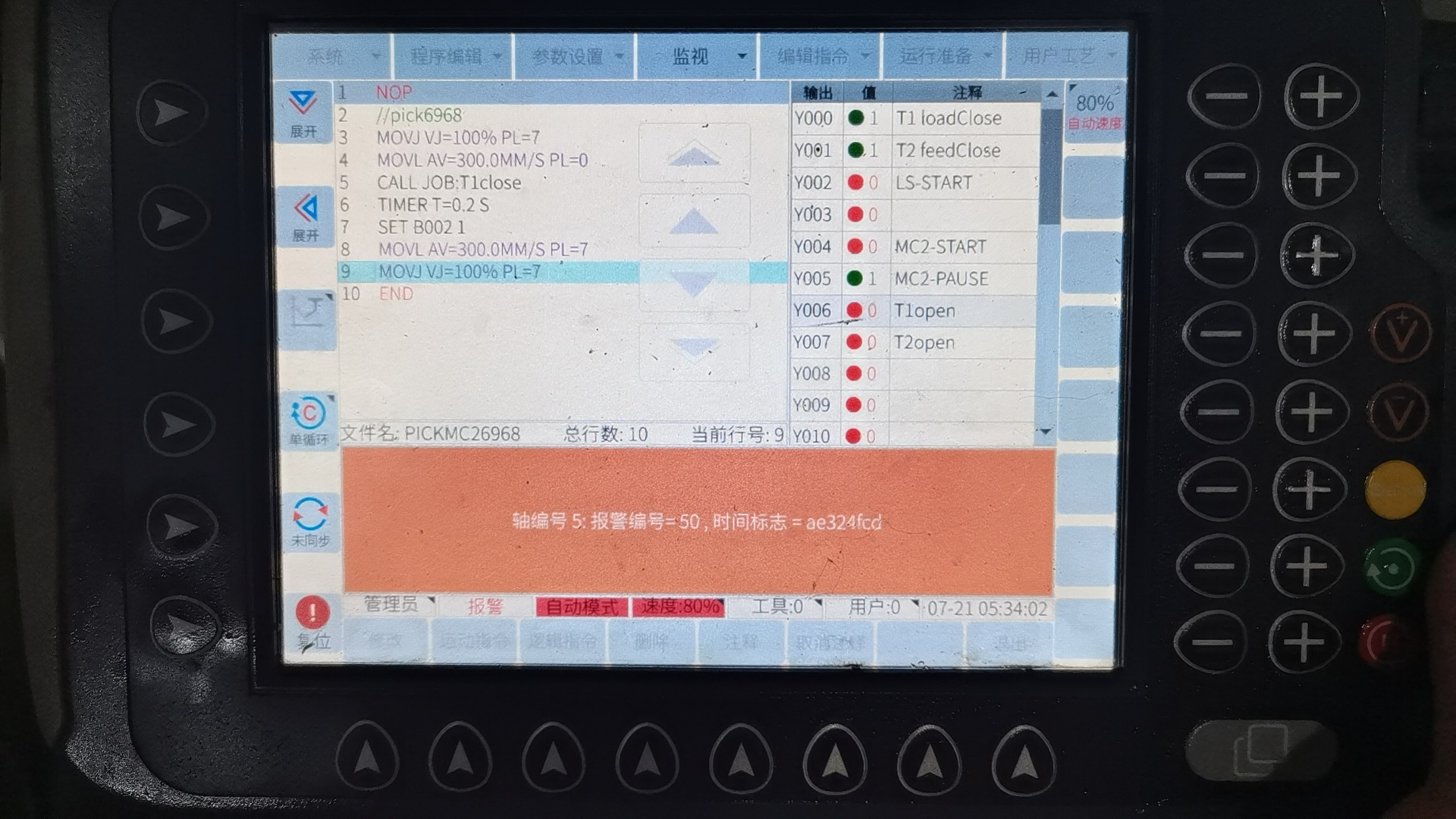

2.5 50.51通訊異常報警

50通訊異常報警：通信校驗失敗。檢查通信線纜是否松動，檢查走線上是否強弱電分開，檢查接地系統。

51通訊異常報警：通信同步中或同步失敗，該報警為警告，檢查并處理除該警告以外的其它報警。檢查撥碼開關是否正常，重新?lián)艽a或重新插拔485通訊雙絞線。
