EC機器人JBI，LUA和用戶PLC介紹，區別及如何選擇

2025-01-16

1. 簡介

1.1. JBI語言介紹

● JBI語言是艾利特機器人示教器的編程語言，其主要功能是編寫整體邏輯框架，及運動指令等。

● JBI 腳本的數據類型有 int{整型}，uint{正整數型}，double{浮點型}，joint{關節位}pose{

內置全局變量 (variable) 包括：B{uint}, 正整數型變量。I{int}, 整數型變量。D{double}, 浮點數變量。P{joint}, 關節位置變量。V{pose}，位姿變量。M{bit} 虛擬線圈。

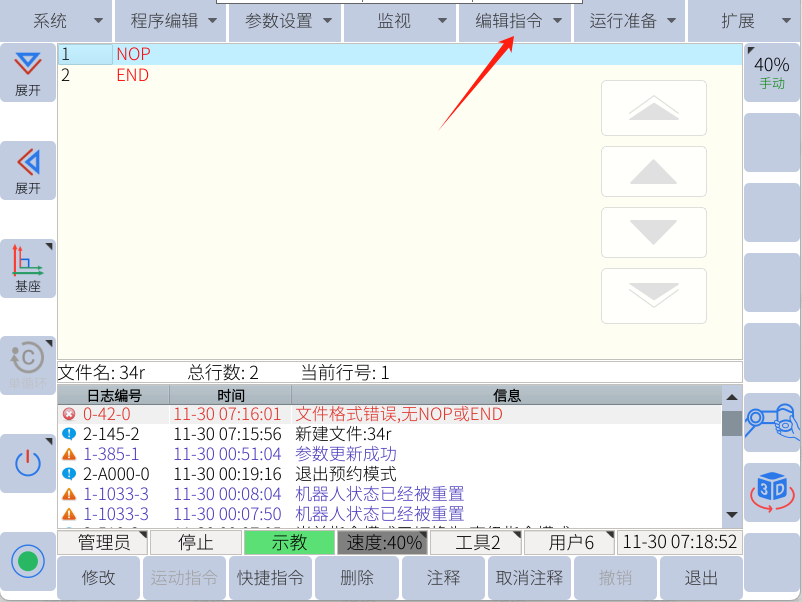

● JBI 腳本是大小寫敏感型，所有的指令及參數均是大寫；對縮進沒有要求，不同指令需處于不同行。JBI 腳本的常用格式如下，指令均需包圍在關鍵字 NOP 和 END 之間，NOP 之前的數據是軟件自動生成的關節位置數據，對應于使用非變量類型的 MOV 指令，例如下面代碼的第5、6 行。

1 //固定點 位的存儲（//是注釋?zhuān)?/p>

2 C00000=0.0000,-90.0000,0.0000,0.0000,90.0000,0.0000,0.0000,0.0000

3 C00001=0.0000,-90.0000,0.0000,0.0000,90.0000,0.0000,0.0000,0.0000

4 NOP

5 MOVJ VJ=100% PL=0

6 MOVL AV=10.0 MM/S PL=0

7 END

技術資料_機器人技術-艾利特機器人詳細介紹可以看jbi手冊

JBI手冊

1.2. LUA腳本介紹

● lua是艾利特機器人的后臺腳本，可以理解為線程，其主要功能是做一些復雜計算和通訊，除了IO通訊，其他所有的通訊都需要腳本來實現。

● lua語言是用標準C語言編寫并以源代碼形式開放，是一種輕量小巧的腳本語言，其設計目的是為了嵌入應用程序中，從而為應用程序提供靈活的擴展和定制功能。

● 除了查看我們的lua手冊LUA手冊，網上也有許多可以學習的網址，例如：菜鳥鏈接

● 艾利特機器人的lua腳本編程靈活，不僅可以使用lua手冊中的函數，而且lua原生的函數庫都可以兼容，所以編程時不要局限于手冊?xún)鹊闹噶?，對于一些手冊無法解決的需求，可以去網上查找。

1.3. 用戶PLC介紹

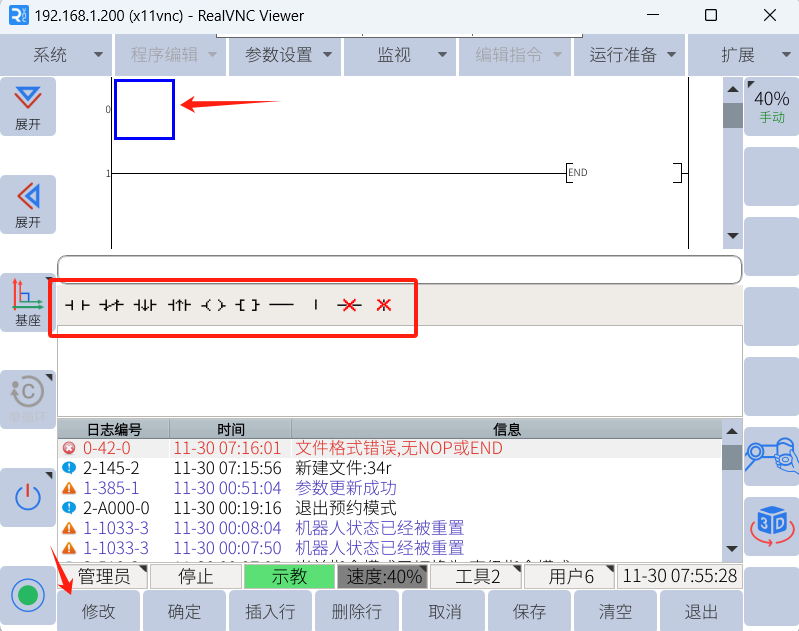

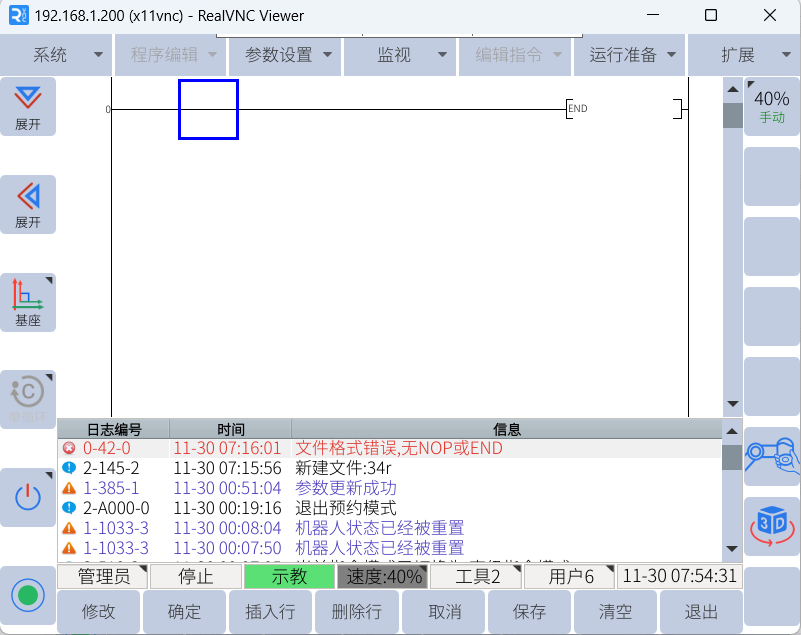

● 用戶PLC 是一個始終在后臺運行的PLC 程序。PLC 使用梯形邏輯，這是一種可視化編程語言。每行稱為一個梯級，按照梯形圖從上至下、從左至右的順序執行。一旦梯形圖的所有梯級都執行完畢，PLC 程序將返回頂部梯級并再次執行程序。PLC 最多支持200 行或梯級。

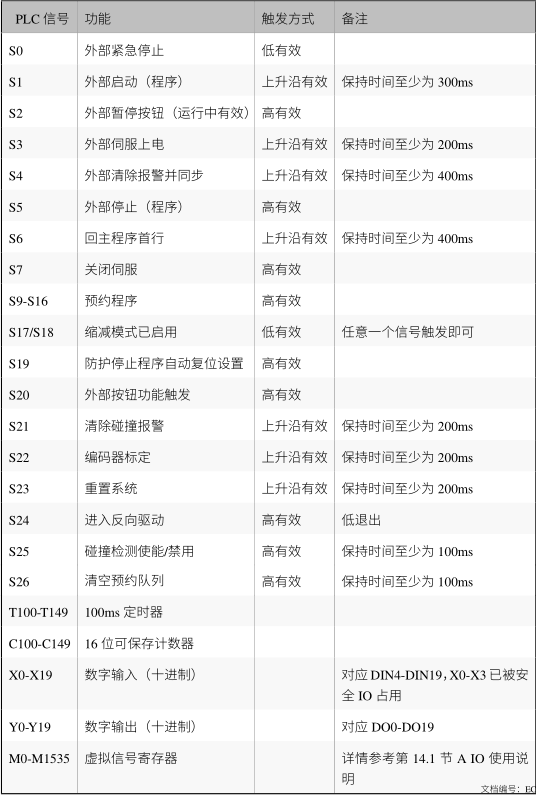

● 用戶PLC可以將機器人IO，線圈等，映射到一個功能上面，功能如下：
